Banco de carga RLC versus banco de carga AC: ¿Cuál debería elegir?

Las decisiones de adquisición relativas a equipos de pruebas eléctricas a menudo crean un dilema complejo para los administradores de instalaciones. Debe elegir con precisión entre un banco de carga AC estándar y un banco de carga RLC altamente especializado . La especificación excesiva de su equipo de prueba desperdicia valiosos recursos de ingeniería innecesariamente. Por el contrario, las especificaciones insuficientes conducen directamente a fallos de cumplimiento catastróficos durante las auditorías críticas. Establezcamos claramente la base técnica. Una unidad RLC técnicamente funciona con corriente alterna. Sin embargo, la terminología de la industria utiliza 'banco de carga de CA' exclusivamente para describir unidades resistivas o resistivas-inductivas estándar. Mientras tanto, 'RLC' denota unidades de prueba de precisión que contienen elementos resistivos, inductivos y capacitivos. Escribimos este artículo para proporcionar un marco claro impulsado por la ingeniería. Descubrirá exactamente cómo seleccionar el equipo correcto basándose en estrictas normas de cumplimiento. También exploraremos ampliamente perfiles de prueba específicos. Esta guía garantiza que su instalación cumpla con los estándares regulatorios con confianza.

Conclusiones clave

• Los bancos de carga de CA estándar (resistivos/inductivos) son ideales para el 90 % de las pruebas rutinarias de generación de energía, incluidos generadores diésel, sistemas UPS estándar y perfiles de carga básicos.
• Los bancos de carga RLC son estrictamente necesarios para probar equipos conectados a la red (como inversores solares) para simular cargas no lineales complejas y verificar la protección anti-isla.
• El principal factor de decisión es el cumplimiento : si su instalación debe cumplir estrictos estándares de integración de red (por ejemplo, IEEE 1547 o UL 1741), una unidad RLC no es negociable.
• La adquisición de sistemas RLC requiere una inversión de capital significativamente mayor y una capacitación del operador más avanzada en comparación con las unidades de aire acondicionado estándar.

Enmarcar el requisito técnico: definir la línea de base

Los ingenieros deben comprender a fondo la línea base del equipo antes de ejecutar las pruebas de certificación. Las unidades de prueba estándar suelen utilizar elementos resistivos puros. Estos elementos convierten la energía eléctrica en energía térmica de forma segura y eficiente. Este proceso térmico permite a los operadores verificar la capacidad de potencia real, medida en kilovatios (kW). Una carga puramente resistiva aplica un factor de potencia unitario de 1,0. Esto prueba el motor primario, como el bloque del motor diésel real.

Muchas unidades comerciales también integran componentes inductivos. Los inductores permiten a los técnicos probar factores de potencia retrasados. Cuando introducimos elementos inductivos, probamos la capacidad del alternador para manejar energía reactiva. Esta capacidad es crucial para entornos que manejan cargas fuertemente impulsadas por motores. La mayoría de las instalaciones apuntan a un factor de potencia rezagado de 0,8 durante el funcionamiento rutinario del generador diésel.

También debemos aclarar específicamente las siglas "RLC". Significa componentes resistivos, inductivos y capacitivos. Agregar un elemento capacitivo cambia por completo la dinámica de la prueba. Permite que las instalaciones simulen con precisión los factores de potencia principales. Los componentes capacitivos simulan los principales factores de potencia generados a menudo por cables largos o conjuntos de iluminación LED modernos.

Además, el condensador crea un circuito resonante preciso. Durante la resonancia verdadera, las reactancias inductiva y capacitiva se anulan entre sí perfectamente. Esta cancelación precisa crea un estado de potencia reactiva cero. Las instalaciones se enfrentan aquí a un problema empresarial específico. La decisión nunca se trata de encontrar una máquina universalmente "mejor". En lugar de ello, debe alinear la tecnología elegida con sus distintos mandatos de pruebas regulatorias. Debe verificar lo que exige el inspector de seguridad o de servicios públicos local antes de continuar.

Bancos de carga de CA estándar: capacidades, límites y casos de uso ideales

Estas unidades de prueba tradicionales ofrecen una verificación sólida y altamente confiable. Confirman fácilmente las clasificaciones exactas de la placa de identificación de los generadores rotativos. El uso operativo regular previene activamente el apilamiento húmedo del motor diésel. El combustible no quemado se acumula rápidamente si los generadores funcionan con cargas extremadamente ligeras. La aplicación de una carga térmica completa quema eficazmente esta peligrosa acumulación.

Los operadores también dependen en gran medida de ellos para las pruebas básicas de respuesta transitoria. Los técnicos suelen aplicar carga eléctrica en bloques progresivos específicos. Podrían comenzar con el 25 por ciento, pasar al 50, 75 y finalmente al 100 por ciento de la capacidad nominal. Esta carga escalonada verifica que los gobernadores del generador respondan correctamente a demandas repentinas de voltaje. Puede aplicar bloques repentinos de carga para medir las caídas de voltaje con precisión.

La simplicidad operativa sigue siendo una gran ventaja para las unidades estándar. Los técnicos requieren una formación especializada mínima para operarlos de forma segura. Los sistemas de control suelen aplicar cargas escalonadas mediante interfaces muy sencillas. Los operadores accionan un interruptor de palanca y los contactores de alta resistencia activan las resistencias internas de inmediato.

Sin embargo, eventualmente encontrará límites estrictos de implementación. Las unidades estándar no pueden simular factores de potencia adelantados bajo ninguna circunstancia. Tampoco pueden probar las condiciones de resonancia precisas que se requieren hoy en día. Las pruebas avanzadas de inversores conectados a la red requieren absolutamente ambas capacidades.

Las aplicaciones principales incluyen los siguientes escenarios:

• Generadores de respaldo para instalaciones de misión crítica que protegen grandes hospitales y centros de datos en expansión. Los hospitales dependen de esta verificación exacta. Si el suministro eléctrico cae, los equipos que salvan vidas exigen electricidad inmediata. Las pruebas periódicas garantizan que los sistemas de respaldo manejen estas afluencias repentinas sin problemas.
• Protocolos de prueba estándar del sistema de alimentación ininterrumpida (UPS) y pruebas de descarga profunda de la batería.
• Ejecuciones de mantenimiento de rutina y pruebas de aceptación en fábrica (FAT) para grupos electrógenos convencionales a diésel y gas natural.
• Perfilado básico de carga térmica para sistemas comerciales de respaldo HVAC.

Bancos de carga RLC: precisión de ingeniería para simulación de redes complejas

Las aplicaciones de red avanzadas requieren un nivel significativamente mayor de precisión de ingeniería. Unidades especializadas ajustan los factores de potencia exactamente según las especificaciones del usuario. Manejan cargas eléctricas tanto adelantadas como retrasadas sin problemas. También coinciden perfectamente con frecuencias de resonancia específicas durante eventos simulados de falla de la red.

Los inversores conectados a la red se enfrentan a estrictos mandatos regulatorios anti-isla a nivel mundial. Si falla la red pública, el inversor local debe apagarse inmediatamente. Esta desconexión de seguridad crítica protege a los trabajadores de servicios públicos que reparan líneas eléctricas externas. Considere una granja solar local que devuelva energía a la red municipal. Si la caída de un árbol corta la línea principal de servicios públicos, los inversores solares deben detectar la caída de voltaje al instante. Deben cesar la producción de energía en milisegundos.

Para probar este mecanismo en un laboratorio, los ingenieros utilizan elementos capacitivos e inductivos. Coinciden exactamente con la potencia eléctrica del inversor. Una unidad RLC simula un entorno de carga local perfectamente equilibrado. Engaña efectivamente al inversor haciéndole creer que la red permanece activa. Una vez que la carga local coincide perfectamente con la salida del inversor, los técnicos desconectan la alimentación principal de la red pública. El inversor debería reconocer la pérdida de red, aunque la carga local permanezca perfectamente equilibrada. Este proceso específico proporciona la prueba de estrés definitiva para los sensores de seguridad internos.

La implementación implica importantes realidades estructurales y operativas. Estos sistemas de precisión presentan una alta complejidad térmica y estructural. Requieren mecanismos de refrigeración robustos para proteger los sensibles condensadores internos. Los operadores necesitan software avanzado basado en PC para gestionar secuencias de pruebas complejas. Las comunicaciones Modbus y las GUI especializadas se encargan exclusivamente del ajuste preciso de micropasos.

Las aplicaciones principales incluyen:

• Inversores solares fotovoltaicos y pruebas masivas de certificación de sistemas de turbinas eólicas.
• Validación de controladores de microrredes y pruebas complejas de sincronización de fases.
• Verificación de seguridad de infraestructuras de carga rápida de vehículos eléctricos (EV).
• Puesta en marcha de línea base de sistemas avanzados de almacenamiento de energía (ESS) de baterías.

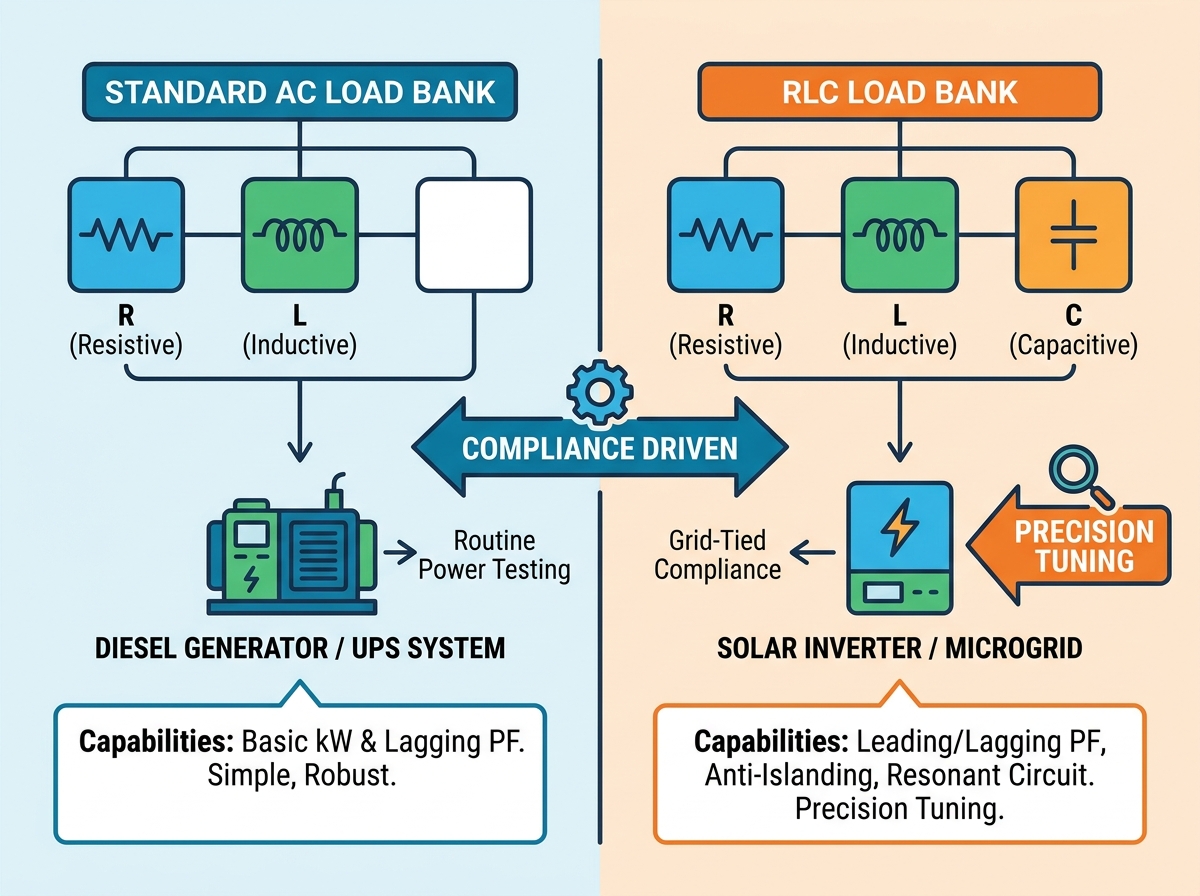

Diferencias principales entre RLC y banco de carga de CA para pruebas

Al evaluar las diferencias entre el banco de carga RLC y AC para realizar pruebas , considere los límites técnicos cuidadosamente. Debe mirar mucho más allá de las clasificaciones básicas de kilovatios. Los modelos estándar priorizan la simplicidad robusta y la alta durabilidad. Los modelos especializados priorizan los microajustes y las simulaciones ambientales rigurosas. La siguiente matriz comparativa destaca claramente los principales puntos de divergencia.

La integración compleja a menudo requiere enlaces de fibra óptica dedicados entre módulos. Esto elimina la latencia de datos durante las pruebas de resonancia de alta velocidad. Puede ver claramente cómo cada unidad cumple propósitos de ingeniería fundamentalmente diferentes.

Marco de evaluación: selección de la solución adecuada para su instalación

Siga exactamente estos pasos progresivos para seleccionar el equipo correcto para su organización.

1. Audite su equipo bajo prueba (EUT): Primero, clasifique sus dispositivos electrónicos con precisión. ¿Está probando principalmente maquinaria rotativa como generadores diésel pesados? ¿O está probando dispositivos electrónicos de potencia conectados a la red de estado sólido, como inversores de microrred? Los equipos de estado sólido generalmente exigen conjuntos de pruebas altamente especializados.
2. Mapee los requisitos regulatorios: identifique minuciosamente las reglas de interconexión de sus servicios públicos. ¿Sus próximas pruebas exigen el cumplimiento de IEEE 1547 o UL 1741? Si su inspector de seguridad exige pruebas documentadas anti-isla, utilice inmediatamente un modelo RLC especializado. Las unidades estándar no pueden pasar estas auditorías.
3. Evalúe la infraestructura de las instalaciones: evalúe el espacio físico de su laboratorio con mucho cuidado. Revise los requisitos de enfriamiento de escape y los límites específicos de la huella del piso. La disipación de calor sigue siendo un factor operativo enorme. Estas máquinas expulsan miles de pies cúbicos de aire caliente por minuto. Debe calcular las distancias libres con precisión para evitar la recirculación térmica. Si el aire de escape caliente vuelve a entrar en las entradas de refrigeración, la máquina se desconectará prematuramente. Verifique sus estilos de conexión eléctrica con anticipación. Decida entre barras colectoras de cobre permanentes o accesorios temporales de bloqueo de leva de conexión rápida.
4. Evalúe las demandas de recursos operativos: mire más allá de la fase inicial de adquisición. Tenga en cuenta los requisitos de operadores cualificados. Los contactores complejos y de alta resistencia exigen programas de mantenimiento preventivo rigurosos. La concesión de licencias de software de pruebas especializadas también requiere una gestión administrativa continua. Evite especificar demasiado su equipo si las pruebas resistivas-reactivas estándar satisfacen completamente el código municipal local.

Riesgos de adquisiciones y obstáculos a la implementación

Los compradores frecuentemente enfrentan desafíos técnicos ocultos durante los ciclos de adquisición estándar. Las unidades de prueba estándar generalmente se envían rápidamente desde las fábricas. Por el contrario, las unidades muy complejas rara vez se encuentran disponibles en el mercado. Espere plazos de entrega de ingeniería y fabricación significativamente más largos. Los ciclos de producción habitualmente se extienden a varios meses para unidades de precisión personalizadas.

Debe examinar detenidamente la resolución mínima del paso de carga antes de finalizar cualquier orden de compra. Las pruebas anti-isla requieren pasos de carga ultrafinos para lograr una resonancia perfecta. A menudo necesitas incrementos de ajuste de 10W o ​​10VAR. Los modelos más baratos habitualmente no proporcionan esta resolución necesaria. Si no puede marcar la frecuencia exacta, la prueba anti-isla falla automáticamente.

Finalmente, verifique rigurosamente sus Sistemas de Adquisición de Datos (DAQ). El software de prueba debe integrarse perfectamente en la arquitectura actual de su instalación. Los organismos de certificación exigen pruebas irrefutables de cumplimiento. Su sistema DAQ debe capturar formas de onda de voltaje y corriente en intervalos rápidos de milisegundos. Debe capturar con precisión los eventos transitorios de alta velocidad durante cortes simulados. Asegúrese de que su equipo de registro de datos existente se sincronice perfectamente. Las tasas de muestreo no coincidentes arruinarán horas de costosas pruebas de certificación. Si su hardware sufre latencia de datos, no puede demostrar que el inversor se apagó dentro del plazo estrictamente establecido.

Conclusión

Las unidades resistivas estándar siguen siendo los caballos de batalla altamente confiables de las pruebas de generación de energía convencional. Manejan perfectamente generadores de respaldo y grandes sistemas UPS. Por el contrario, las unidades RLC especializadas funcionan como herramientas avanzadas de cumplimiento normativo. Los sistemas modernos de energía renovable exigen este nivel exacto de precisión en las pruebas.

Consulte siempre directamente con sus ingenieros de cumplimiento al principio del proceso. Verifique meticulosamente sus perfiles de prueba exactos antes de emitir cualquier RFP formal. Este proceso diligente le garantiza una unidad que garantiza datos puros y a prueba de auditorías. Tome medidas hoy y mapee con precisión sus necesidades de pruebas futuras. Nunca comprometa la seguridad de la red ni la confiabilidad del equipo básico.

Preguntas frecuentes

P: ¿Puedo utilizar un banco de carga de CA estándar para probar un inversor solar?

R: Puede usarlo para pruebas básicas de capacidad de carga. Sin embargo, no puede utilizarlo para la certificación antiisla obligatoria. El cumplimiento estricto del sistema anti-isla requiere elementos capacitivos precisos que se encuentran solo dentro de una unidad RLC especializada.

P: ¿Por qué los bancos de carga RLC son mucho más complejos de construir?

R: Incluyen condensadores de alto voltaje e inductores finamente sintonizados. También requieren sistemas de control avanzados de alta resolución. Estos componentes únicos equilibran con precisión la resistencia, la inductancia y la capacitancia simultáneamente. Esto exige una intensa supervisión de ingeniería durante la fabricación.

P: ¿Un banco de carga RLC es capaz de realizar pruebas resistivas estándar?

R: Sí. Puede operarlo fácilmente en un modo puramente resistivo. Funciona efectivamente como una unidad estándar. Esta versatilidad operativa beneficia enormemente a los laboratorios modernos que prueban múltiples tipos de equipos eléctricos.
